节能型自由侧翻式拍门_圆形双侧开式拍门钢制

节能型自由侧翻式拍门_圆形双侧开式拍门钢制

0.00
0.00

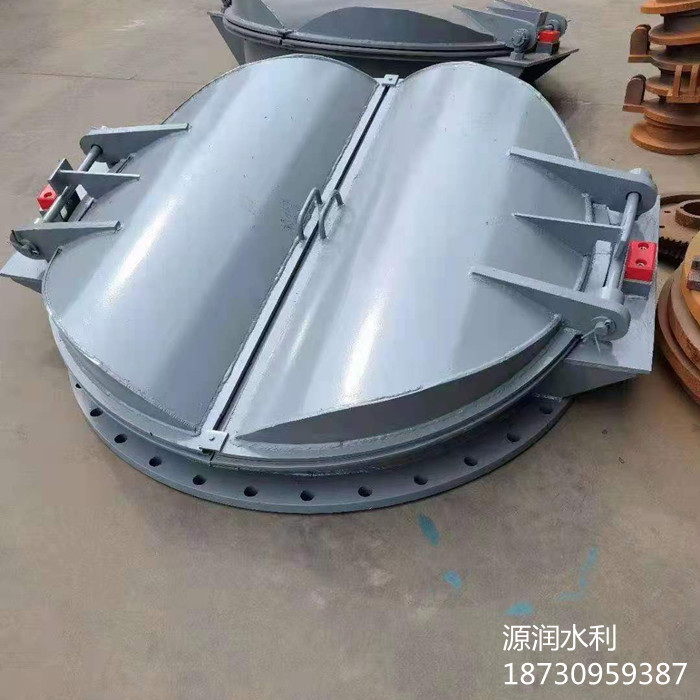

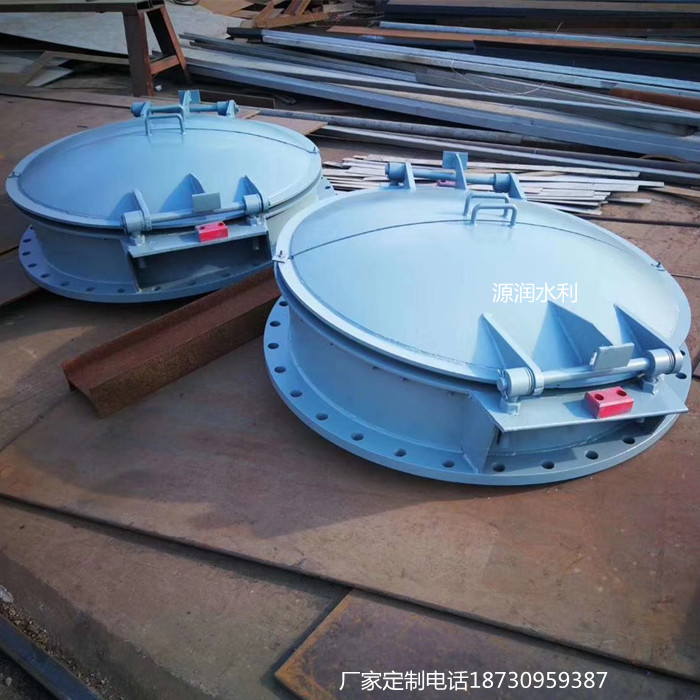

节能型侧翻式拍门 圆形双门结构法兰连接 碳钢材质
节 能型侧开式拍门（又名：节能型自由侧翻式拍门）目前国内外排灌泵站阀门，普遍使用的是悬挂式拍门和浮箱式拍门，这种拍门存在开启角度小，水流阻力大，能源 损耗多等缺陷，我们根据力学原理，达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进，对门铰上下不同轴，经多年运行后出现磨损，产生门板位移等 进行改进，利用不锈钢材质同轴技术，以达到用户最佳实际运行工况，运行更安全、更可靠、更节能。
用途
节能型侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。
型号编制方法
产品结构
节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上，根据国内泵站的应用情况，拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的（即口径1.6的泵）用圆形拍门，大于该口径的用矩形拍门。
主要技术特点
1、 无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显着的特点是：将阀体铰轴竖向布置，并设计了一个最佳倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
2、 安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操 作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经国家水利部检测测试中心测试，节能型侧开式拍门比 悬挂式拍门节约电能22.5﹪
3、 维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。
选型订货说明：
1、 因用户实际工况规格不同，具体尺寸您可依据公式计算。并随时与我们联系；
2、 因用户实际工况规格不同，实际最大外形尺寸与图示公式计算结果有可能要小，但实际最大外形尺寸不会超过图示公式计算结果，您可与我们联系，均以实际尺寸为准；
注意事项：
1、 拍门安装时，注意保证拍门倾角和设计一致。基础预埋件的尺寸和螺孔分布应与拍门法兰件的法兰尺寸、螺孔分布一致。
2、 拍门安装并排安装于基础同一立面时，两拍门之最大外形间距应保持≥10cm为宜。
3、 当拍门安装于封闭型压力水箱时，拍门吊装入口尺寸应大于拍门的最小外形尺寸为宜。
4、 当实际工况需基础预埋时，我司可先行约定交付预埋制件和图纸，不影响施工进度。
5、 泵站改造更换拍门时，请在订货时一并提供原预埋件法兰尺寸和螺孔分布图
6、 每年汛期过后，宜将拍门外露表面清理干净并涂防绣漆。
