产品详情
QL-100-SD型手电两螺杆式启闭机
市场价:
0.00
价格:
0.00

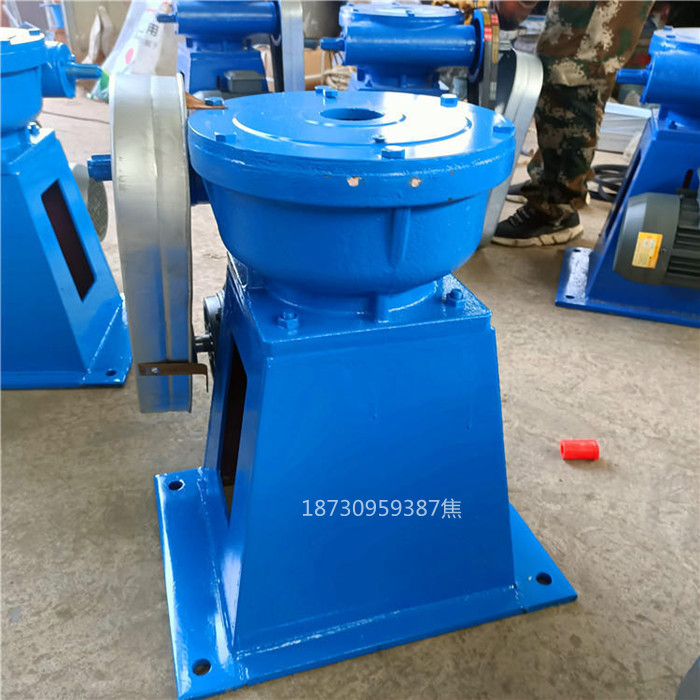

QL-100-SD型手电两螺杆式启闭机
特点与规格说明
手电两用螺杆式启闭机具有外形美观,结构紧凑,安装方便,操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点。QL-30-50-80-150-SD型手电两用螺杆式启闭机,按吊点数分为单吊点和双吊点两大系列,按驱动方式分为手摇、手电两用两种方式。启闭力如果是50吨、60吨的螺杆式启闭机只供电动使用,供货时,随机手摇把两套只供安装,空载调整时手摇使用,负载时不推荐使用手摇。本产品是渠道和小型水库的首选产品,使用方便安全。
适用范围: 该机是一种水利工程专用机械,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。
螺杆式启闭机的安装步骤:
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。
6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。
